在《GB 2893安全色》、《GB/T 18833道路交通反光膜》等相關標準中，通常給出一塊顏色區域（多個色品坐標點）和亮度因數要求，在D65/A光源和45/0幾何條件下，判定樣品是否落在對應的顏色區域內，借此判定樣品是否滿足標準規定的色度要求。由于顏色區域為多邊形，如下圖所示，導致使用普通的分光測色儀無法完成判定。HRC68測色儀配合SQCT軟件的交通路標測量模塊則可以輕松解決這方面的問題。

一、菜單介紹和測試準備


HRC68交通路標專用分光測色儀內置D65/A/C/F2等多種光源，幾何光路結構為45/0(45°環形均勻照明0°接收), 該儀器可以方便的測試各種反光膜的亮度因數、色品坐標、CI E L * a*b等色度數據；在道路交通路標測試方面、塑膠電子、油漆油墨、紡織服裝印染、印刷紙品、汽車、醫療、化妝品和食品等行業，在科研機構、實驗室領域均有廣泛應用。

1.1菜單介紹


HRC68的交通路標測試模塊主要是通過上位機軟件SQCT配合HRC68儀器實現的。 使用前需先安裝好SQCT上位機軟件，再連接HRC68儀器，然后打開上位機軟件，默認為普通測試界面，如圖1所示，在該界面下可以完成CIE L*a*b、XYZ、ΔE*ab、ΔE*cmc、ΔE*00等色度數據的測試，詳細菜單和工具欄的介紹請參照該軟件自帶“色彩管理控制軟件使用說明書”，這里重點介紹交通路標測試模塊。

點擊“設置->交通路標測量”，則進入交通路標測試模塊，如圖2所示。點擊“標樣”，如圖3、4所示，該菜單下有“添加標準”“修改標準”“刪除標準”“道路交通反光膜GB/T 18833”“安全色GB2893”“自定義”子菜單，這里詳細介紹這些子菜單。

(1)添加標準

在交通路標測試中，標樣通常是一塊顏色區域，我們稱之為“多邊形-容差標樣”，即依次順時針或逆時針輸入顏色區域各頂點（至少3點）色品坐標，軟件自行按照輸入順序連接各頂點，從而形成多邊形-容差標樣。

如圖5所示，在位置1處輸入標樣名稱，位置2處選擇光源種類（默認為D 6 5），位置3處選擇觀察者角度（默認為2度），位置4處輸入亮度因數（除熒光物質外，普通反射樣品亮度因數大于0小于1，即0<β<1）。在位置5處輸入色品坐標點，然后點擊“添加頂點”按鈕，則新輸入的色品坐標點出現在標準色域框內，重復上述步驟，依次輸入各色品坐標點；對于輸入錯誤的色品坐標點，先在標準色域框內選中，然后點擊“刪除頂點”按鈕，則刪掉該頂點。全部輸入完畢，點擊位置8處“添加”按鈕，則完成“多邊形-容差標樣”建立。

如圖5、6所示，建立一個名叫“green”的“ABCD” 多邊形-容差標樣。

注：輸入各色品坐標頂點時，請務必按照顏色區域圖形的順時針或逆時針順序依次輸入。

(2)修改標準


如圖7所示，修改上面建立的名稱為“green”的多邊形-容差標樣，先選中該標準，然后可以修改“標準名稱”“光源”“標準觀察者角度”“亮度因數”“色品坐標”，修改完畢，點擊“確定”按鈕，則修改生效。

(3)刪除標準


在標樣區域先選中一條或多標樣，然后點擊“刪除標準”，則刪除所選中標樣。


(4)道路交通反光膜GB/T 18833


針對國內交通路標使用較多的標準GB/T18833，SQCT軟件將該標準中的標準色域納入其中，客戶只需根據自己需要進行選擇即可。

假設我們需要標準GB/T 18833中的無金屬鍍膜類型中的橙色（晝間色）作為多邊形-容差標樣（對應標準GB/T18833中的表8第六行），我們僅需要依次點擊“標樣->道路交通反光膜GB/T18833->晝間色”即可，如圖8、9所示，S1區顯示橙色對應的色品坐標點，S2區顯示對應的多邊形-容差標樣。

在“道路交通反光膜GB/T18833”的基礎之上，我們還可以選擇“添加標準”“修改標準”“刪除標準”等一系列操作，將“道路交通反光膜GB/T18833”改成我們需要的多邊形-容差標樣。

(5)安全色GB 2893


針對國內交通路標使用較多的標準G B 2 8 9 3，S Q C T軟件將該標準中的標準色域納入其中，客戶只需根據自己需要進行選擇即可，方法同菜單“道路交通反光膜GB /T1883”。

在“安全色G B 2 8 9 3”的基礎之上，我們還可以選擇“添加標準”“修改標準”“刪除標準”等一系列操作，將“安全色G B 2 8 9 3”改成我們需要的多邊形-容差標樣。

(6)自定義標準


針對“道路交通反光膜G B / T 1 8 8 3 3” “安全色G B 2 8 9 3”完全不能滿足我們要求的情況下，我們可以使用“自定義標準”。

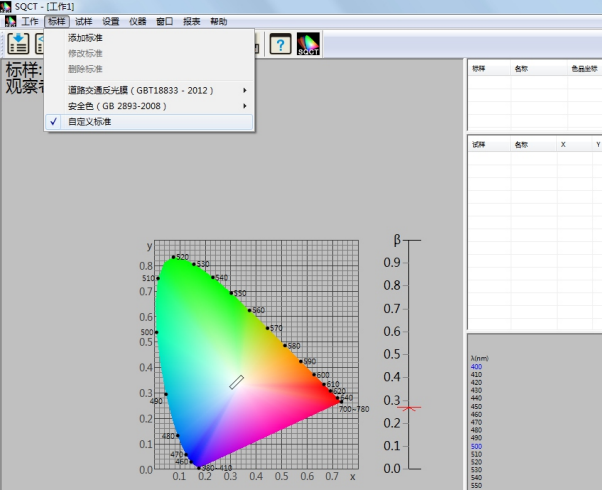

如圖1 0所示，點擊“標樣- >自定義標準”，在 標 樣 顯 示 區 域 被 清 空 ， 我 們通過“標樣- >添加標準”建立自己的多邊形-容差標樣。

1.2測試準備


(1)正確安裝SQCT上位機軟件

按照SQCT軟件光盤自帶的“色彩管理控制軟件使用說明書”進行軟件安裝。

(2)HRC68儀器上電、開機

按照“分光測色儀使用說明書”對儀器進行上電、開機。

(3)HRC68從菜單按鈕處啟動通訊，SQCT與HRC68通訊成功

按照“分光測色儀使用說明書”通過USB連接電腦，實現HRC68與SQCT的通訊。

(4)通過SQCT對儀器依次進行白板校正和黑桶校正

按照SQCT軟件光盤自帶的“色彩管理控制軟件使用說明書”依次對儀器進行白校正和黑校正。

二、數據測試

2.1測試流程


在做好測試準備的前提條件下（白板、黑板校正完畢），通常先建立多邊形-容差標樣，然后進行試樣測試，再判定該試樣是否落在多邊形-容差范圍內，打印該試樣的測試數據或是導出該試樣測試數據，保存測試數據，以備下次調用。

2.2判定樣品的色度數據是否滿足多邊形-容差標樣實例

譬如如何判定藍色試樣是否在《GB/T 18833-2012道路交通反光膜樣》所規定的藍色區域內（無金屬鍍層，晝間反光膜顏色），按照下面的步驟，將依次完成測量和判定。

(1)建立多邊形-容差標樣

SQCT直接將《GB/T 18833-2012道路交通反光膜樣》的多邊形顏色區域做入軟件中，可以直接從菜單中選擇，“標樣->道路交通反光膜GB/T 18833->晝間色（無金屬鍍膜）”如圖11所示。

雙擊標樣區域的藍色，如圖12中是S3所示部分，使藍色為當前標樣，藍色多邊形-容差標樣（《GB/T 18833-2012道路交通反光膜樣》規定的藍色區域）則顯示在S4部分。

(2)用HRC68進行試樣測試

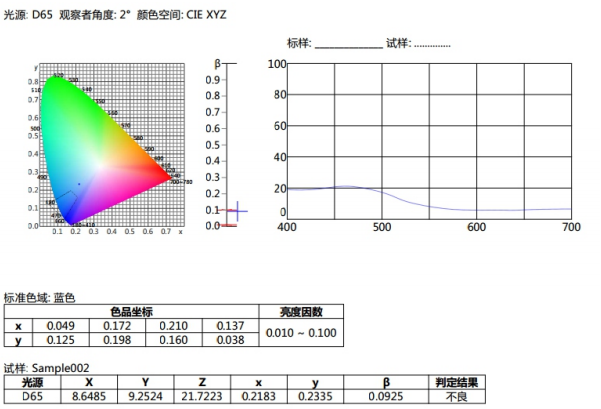

將測試樣品放在HRC68測量口徑上，貼緊，鼠標點擊試樣測試快捷工具，如圖13所示。大約1.5秒時間，完成測試，測試數據如圖13中S5所示，在色品坐圖中的位置如S7所示，仿真及判定結果如S6部分所示。

同時可以通過“試樣->重命名/刪除”對測試試樣進行重命名和刪除操作。

(3)試樣測試數據處理

對試樣的測試結果可以通過打印菜單生成測試報表，選中要打印的試樣和標樣，執行“報表->色差->打印/打印到w o r d”或“報表- >色差累計- >打印/打印到word”，將測試結果打印出來，如圖15、16所示。

同時可以將測試結果以E X C E L表格形式導出來，選中要打印的試樣和標樣，執行“文件->導出數據”，將測試結果以csv格式導出來，然后可以用EXCEL等打開，進行數據處理，如圖17
所示。


(4)保存測試數據

對于本次測試結果，可以通過保存，使本次的測量數據和配置文件以工程的形式保存下來，以方便后面調用。

執行“文件-保存/另存為>”，則將本次測試數據和配置文件以“* . j o b”形式保存下來，以便后面調用，如圖18所示。
